| 一、产品名称 |

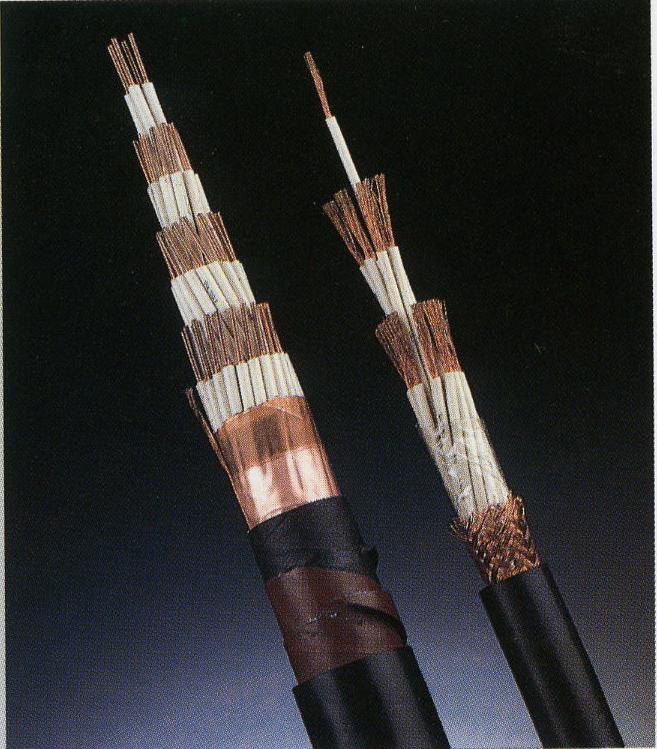

| 塑料绝缘和护套控制电缆 |
| 二、产品用途 |
| 产品适用于冶金、电力、石油化工等工矿企业中交流额定电压（Uo/U）450/750V及以下的电器仪表、配电装置的信传输、控制和测量系统。 |
| 三、产品执行标准 |
| GB9330（IEC227）标准 |
| 四、产品使用条件 |
1、交流额定电压（U0／U）：450/750V
|
| 2、导体长期允许工作温度： |
| ①聚乙烯为70℃；交联聚乙烯为160℃； |
| ②聚氯乙烯绝缘电缆为：70℃、90℃、105℃； |
| ③低烟无卤阻燃聚烯烃绝缘电缆为70℃、90℃。 |
| 3、电缆推荐允许弯曲半径：有铠装或绕包屏蔽结构的电缆应不低于电缆外径的12倍；其余结构电缆应不低于电缆外径的6倍。 |
| 4、电缆最低允许敷设温度： |
①聚乙烯护套电缆-20℃
|
| ②聚氯乙烯护套及低烟无卤阻燃聚烯烃电缆：0℃ |
| 5、阻燃特性： |
| 能经受GB12666.5（IEC332-3）规定的成束燃烧试验；低烟低卤和低烟无卤阻燃电缆燃烧时烟雾浓度应符合GB12666.7（IEC1034）的规定 |
| 五、电缆导体直流电阻表、绝缘电阻表 |
截面积
mm2 |
20℃时导体直流电阻 |
不镀锡 |
镀锡 |
A类 |
B类 |
软结构 |
A类 |
B类 |
软结构 |
0.5 |
36.0 |
36.0 |
39.0 |
36.7 |
36.7 |
40.1 |
0.75 |
24.5 |
24.5 |
26.0 |
24.8 |
24.8 |
26.7 |
1.0 |
18.1 |
18.1 |
19.5 |
18.2 |
18.2 |
20.0 |
1.5 |
12.1 |
12.1 |
13.3 |
12.2 |
12.2 |
13.7 |
2.5 |
7.41 |
7.41 |
7.98 |
7.56 |
7.56 |
8.21 |
4 |
4.61 |
4.61 |
- |
4.70 |
4.70 |
- |
6 |
3.08 |
3.08 |
- |
3.11 |
3.11 |
- |
10 |
- |
1.83 |
- |
- |
- |
- |
面积
mm2 |
70℃或90℃时绝缘电阻 |
聚乙烯绝缘或交联聚乙烯绝缘 |
聚氯乙烯或低烟无卤阻燃聚烯烃绝缘 |
A类 |
B类 |
软结构 |
A类 |
B类 |
软结构 |
0.5 |
0.1400 |
0.1300 |
0.1300 |
0.014 |
0.014 |
- |
0.75 |
0.1200 |
0.1100 |
0.1100 |
0.012 |
0.014 |
0.011 |
1.0 |
0.1100 |
0.1000 |
0.1000 |
0.011 |
0.013 |
0.010 |
1.5 |
0.1100 |
0.1000 |
0.1000 |
0.011 |
0.01 |
0.010 |
2.5 |
0.1100 |
0.900 |
0.900 |
0.010 |
0.009 |
0.009 |
4 |
0.0850 |
0.0700 |
- |
0.0085 |
0.0077 |
- |
6 |
0.0700 |
0.0650 |
- |
0.0070 |
0.0065 |
- |
10 |
- |
0.0650 |
- |
- |
0.0065 |
- |
|
|
| |
| |
|
