二、用途
本产品适用于额定电压3.6/6kV及以下的电力线路中作传输电能用。五芯电力电缆是为适应配电系统的发展和安全性需要，将低压配电系统工程的中性线与零线分开，使系统运行更趋稳定，保障了操作人员的安全性。
三、型号规格
1、字母对应含义。
V-聚氯乙烯绝缘 L-铝芯 T-铜芯（省略）V-聚氯乙烯护套
2、数字对应含义。
前一位：2-钢带铠装 3-细钢丝铠 4-粗钢丝铠装
后一位：2-聚氯乙烯护套
3、型号见表1。
表1
| 产品型号 |
名 称 |
| 铜芯 |
铝芯 |
| VV |
VLV |
铜（铝）芯聚氯乙烯绝缘聚氯乙烯护套电力电缆 |
| VV22 |
VLV22 |
铜（铝）芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 |
| VV32 |
VLV32 |
铜（铝）芯聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 |
| VV42 |
VLV42 |
铜（铝）芯聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆 |
4、规格见表2。
表2
| 产品型号 |
芯 数 |
标称截面mm2 |
|
| 铜芯 |
铝芯 |
|
| VV |
VLV |
1
2
3
3+1
4
4+1
3+2
5 |
1.5~800
1.5~185
1.5~300
4~300
4~300
4~185
4~185
4~185 |
|
| VV22 |
VLV22 |
|
|
| VV32 |
VLV32 |
|
|
| VV42 |
VLV42 |
|
|

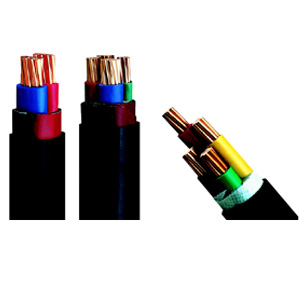

四、结构示意图
五、主要电气性能
1、导体直流电阻符合GB/T3956-1997的要求。
2、成品电缆绝缘性能符合GB12706.1要求。且应经受表3规定的交流电压试验5分钟不击穿。
| U0/U（kV） |
0.6/1 |
1/1 |
1.8/3 |
3/3 |
3.6/6 |
| Us（kV） |
3.5 |
4.5 |
6.5 |
9.5 |
11 |
六、使用条件
1、电缆导体的最高额定工作温度为70℃；
2、短路时（最长持续时间不超过5S），电缆导体的最高工作温度为160℃；
3、电缆敷设时环境温度应不低于0℃；
电缆敷设时允许弯曲直径为：单芯电缆不小于电缆外径的40倍；
多芯电缆不小于电缆外径的30倍。 |
