二、执行标准
企业标准：Q/ZHTL27-2004
三、用途
本产品产品适用于固定敷设在额定电压0.6/1kv及以下高温环境的输配电线路中。
四、使用特性
1.额定电压（Uo/U）:0.6/1kv；
2.最高工作温度：FF-200、FF22-200为200℃ ZR-FV-105、ZR-FV22-105为105℃
3.敷设时的环境温度：FF-200、FF22-200为-60℃~200℃ ZR-FV-105、ZR-FV22-105为-15℃~105℃
4.敷设时的最小弯曲半径不小于电缆外径的15倍
5.具有优异的耐化学腐蚀性、耐气候性、阻燃和防水性能
6.导体电阻符合GB3956
7.耐压试验3.5kv/5min不击穿
五、产品型号及名称
型号 |
产品名称 |
使用温度 |
FF-200 |
F46绝缘和护套电力电缆 |
-60℃~200℃ |
FF22-200 |
F46绝缘、钢带铠装、F46护套电力电缆 |
-60℃~200℃ |
| ZR-FV105 |
F46绝缘、105℃聚氯乙烯护套电力电缆 |
-15℃~105℃ |
ZR-FV22-105 |
F46绝缘、钢带铠装105℃聚氯乙烯护套电力电缆 |
-15℃~105℃ |

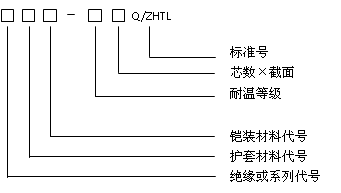

六、型号说明
| 项目 |
代号 |
说明 |
| 绝缘系列 |
F |
聚全氟乙丙烯绝缘电力电缆 |
| 护套 |
F |
聚全氟乙丙烯护套 |
| V |
105℃聚氯乙烯护套 |
| 铠装 |
22 |
钢带铠装 |
| 耐温系数 |
200 |
最高工作温度200℃ |
| 105 |
最高工作温度105℃ |
七、电缆规格
| 型号 |
芯数 |
标称截面 |
| FF-200 |
1，2，3，4，3+1 |
1.5~240 |
| ZR-FV105 |
1，2，3，4，3+1 |
1.5~185 |
| FF22-200 |
2，3，4，3+1 |
4~185 |
| ZR-FV22-105 |
2，3，4，3+1 |
4~185 |
3+1芯电缆第四芯（中性线芯）的截面应符合下表
| 主线芯 |
第四芯 |
主线芯 |
第四芯 |
主线芯 |
第四芯 |
| 4 |
2.5 |
25 |
16 |
95 |
50 |
| 6 |
4 |
35 |
16 |
120 |
70 |
| 10 |
6 |
50 |
25 |
150 |
70 |
| 16 |
10 |
70 |
25 |
185 |
95 |
|
