二、用途
适用于风力发电机组机仓内部PROFIBUS和FIP现场总线控制系统，传输双向、串行、全数字自动化控制信号。
三、执行标准
企业标准
四、产品型号
| 产品型号 |
名 称 |
FDFBC-Profibus |
风力发电机组过程现场总线电缆 |

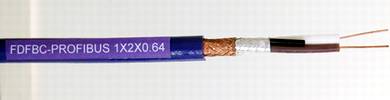

五、电缆结构
对数×2×导体直径（mm）：1×2×0.64
序号 |
技术项目 |
性能参数 |
1 |
峰值工作电压 |
250V |
2 |
长期运行环境温度 |
-40℃～70℃ |
3 |
最低安装敷设温度 |
-15℃ |
4 |
最小弯曲半径 |
固定安装：8×电缆外径 |
5 |
耐油性能 |
应能经受IEC 60811-2-1（100℃，168h）浸油试验 |
6 |
耐海水腐蚀性能 |
应能经受40℃14天耐海水腐蚀试验 |
7 |
阻燃性能 |
应能经受IEC 60332-1阻燃性能试验 |
8 |
耐低温性能 |
应能经受GB/T 2951规定的低温性能试验 |
9 |
护套空气箱热老化性能 |
试验后，抗张强度≥25Mpa，断裂伸长率≥400% |
10 |
20℃导体回路直流电阻 |
≤110Ω/km |
11 |
20℃绝缘电阻 |
≥10000MΩ·km |
12 |
电压试验 芯-芯 |
AC.1500V，5min，不击穿 |
13 |
工作电容标称值 （1kHz） |
30 nF/km |
14 |
特性阻抗（1.0～2.5MHz） |
150Ω±10% |
15 |
衰减常数（1MHz）标称值 |
11.0 dB/km |
16 |
相对传播速度 |
66 % |
17 |
传播延时标称值 |
5.25 ns/m |
18 |
限制有害物质的检测 |
应符合欧盟RoHS指令 |
|
