| 一、产品名称 |
| 风力发电机组屏蔽数据传输电缆 |
二、用途
适用于风力发电机组机仓内部，电子计算机及仪表控制系统，需要抵抗外部电磁场干扰的场合，传输控制、检测、监察、报警、联锁等信号。
三、执行标准
企业标准 等效VDE 0812
四、产品型号
| 产品型号 |
名 称 |
FDSVVRP |
风力发电机组屏蔽数据传输电缆 |

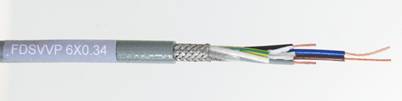

五、电缆结构
截面积（mm2） |
芯数 |
截面积（mm2） |
芯数 |
0.25 |
2～8、10、12、14～16 |
0.34 |
2～8、10、12、14～16 |
序号 |
技术项目 |
性能参数 |
1 |
峰值工作电压 |
250V |
2 |
长期运行环境温度 |
-40℃～70℃ |
3 |
最低安装敷设温度 |
-5℃ |
4 |
最小弯曲半径 |
固定安装：6×电缆外径；移动安装：15×电缆外径 |
5 |
耐油性能 |
应能经受IEC 60811-2-1（100℃，168h）浸油试验 |
6 |
阻燃性能 |
应能经受IEC 60332-1阻燃性能试验 |
7 |
耐低温性能 |
应能经受GB/T 2951规定的低温性能试验 |
8 |
护套空气箱热老化性能 |
试验后，抗张强度≥12.5Mpa，断裂伸长率≥150% |
9 |
20℃导体直流电阻 0.25mm2
0.34mm2 |
≤82.0Ω/km
≤59.0Ω/km |
10 |
70℃绝缘电阻 |
≥0.2 MΩ·km（20 GΩ·cm） |
11 |
电压试验 |
AC.1500V，5min，不击穿 |
12 |
分布电容标称值：芯-芯 （1kHz） 芯-屏蔽 |
120 nF/km
160 nF/km |
13 |
回路电感标称值（1kHz） |
0.65 mH/km |
14 |
限制有害物质的检测 |
应符合欧盟RoHS指令 |
|
|
|
