二、用途
适用于风力发电机组机舱内，额定电压0.6/1KV（690V）系统，作固定敷设电力传输线。
三、执行标准
参照企业标准
四、产品型号
| 产品型号 |
名 称 |
| FDEFR |
风力发电机组橡套动力电缆 |

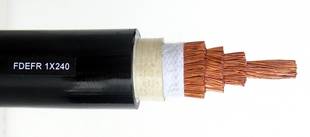

五、电缆结构
|
规格（芯数×截面） |
20℃导体直流电阻（Ω/km） |
参考外径（mm） |
重量(kg/km) |
|
1×95 |
0.206 |
21.2 |
1233 |
|
1×120 |
0.161 |
24.2 |
1566 |
|
1×150 |
0.129 |
26.5 |
1908 |
|
1×185 |
0.106 |
30.7 |
2415 |
|
1×240 |
0.0801 |
32.0 |
2952 |
|
序号 |
技术项目 |
性能参数 |
|
1 |
额定电压U0/U |
AC.0.6/1kV |
|
2 |
长期运行环境温度 |
-40℃～70℃ |
|
3 |
导体允许工作温度 |
正常运行为90℃；短路（最长持续5s）为250℃
|
|
4 |
最低安装敷设温度 |
-5℃ |
|
5 |
最小弯曲半径 |
固定安装：6×电缆外径 |
|
6 |
耐油性能 |
应能经受IEC
60811-2-1（100℃，168h）浸油试验 |
|
7 |
阻燃性能 |
应能经受IEC 60332-1阻燃性能试验
|
|
8 |
耐低温性能 |
应能经受GB/T 2951规定的低温性能试验
|
|
9 |
护套空气箱热老化性能 |
试验后，抗张强度≥10Mpa，断裂伸长率≥250% |
|
10 |
90℃绝缘体积电阻率
90℃绝缘电阻常数 |
ρ≥1012Ω·cm
K≥3.67MΩ·km |
|
11 |
电压试验 |
AC.3.5kV， 5min，不击穿 |
|
12 |
限制有害物质的检测 |
应符合欧盟RoHS指令
|
注：聚氨酯护套具有优异的抗拉、耐磨、韧性、耐海水腐蚀、抗盐雾、防鼠咬等性能。综合性能远优于橡胶护套。尤其适用于沿海和水上风力发电机组。
|
