300/500 V - 多芯外露标准壁护套电缆

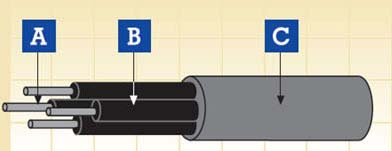

A. 导体 B. 绝缘 C. 护套
应用
- 在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。
- 用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。
电缆结构
导体
符合EN 50306-2 标准的镀锡退火铜丝
绝缘
低烟无卤(LSZH) 特殊化合物
外护套
低烟无卤(LSZH) 特殊化合物 (S2 , EM101-EM104)
电气及机械性能
| 电压 |
300/500 V |
| 导体最高额定温度 |
120℃ /150℃ ( 固定安装) |
| 允许最低环境温度 |
-25℃ /-40 ℃ ( 固定安装) |
| 最小弯曲半径 |
3 倍最大外径 (D<12mm) |
| 4 倍最大外径 (D>12mm) |
化学及环境特性
| EN 60684-2 |
无氟 |
| EN 50305; EN 60811-2-1 |
耐油及防燃料 |
| EN 50305 |
防臭氧 |
车载系统应用的防火性能
| EN 50306-2 |
危险等级 HL1, HL2/HL3, HL4 |
| DIN 5510-2 |
安全等级 1/2/3/4 |
| BS 6853 |
室内应用 1a, 1b, II; 室外应用 1a, 1b, II |
| NF F 16-101 |
FO |
基本防火性能
| EN 50265-2-1; IEC 60332-1; BS 4066-1 |
单根绝缘电线( 电缆) 垂直火焰传播测试 |
| EN 50266-2-4 + EN 50305; IEC 60332-3C; |
成束电线( 电缆) 火焰传播测试 |
| VDE 0472 Teil 804; BS 4066-3; NFC 32070 |
|
| EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 |
烟密度测试 |
| EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 |
无卤测试 |
| EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 |
气体腐蚀性测试 ( 酸度 & 传导性) |
| EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 |
毒性指数测试 |
| NFF 16101; NFF 63808; BS6853 |
烟指数测试 |
300/500 V
芯数 x 导体截面积 |
最小平均护套厚度 |
线缆外径 |
重量 |
最小 |
最大 |
n x mm2 |
mm |
mm |
mm |
kg/km |
4 x 0.5 |
1.0 |
5.5 |
6.5 |
50 |
7 x 0.5 |
1.0 |
6.3 |
7.3 |
70 |
13 x 0.5 |
1.0 |
8.3 |
9.3 |
120 |
19 x 0.5 |
1.0 |
9.0 |
10.2 |
150 |
37 x 0.5 |
1.0 |
12.3 |
13.5 |
290 |
|
|
|
|
|
4 x 0.75 |
1.0 |
6.0 |
7.0 |
60 |
7 x 0.75 |
1.0 |
6.9 |
7.9 |
90 |
13 x 0.75 |
1.0 |
9.1 |
10.3 |
150 |
19 x 0.75 |
1.0 |
10.0 |
11.2 |
200 |
37 x 0.75 |
1.0 |
13.2 |
14.4 |
360 |
48 x 0.75 |
1.0 |
14.8 |
16.4 |
460 |
|
|
|
|
|
4 x 1.0 |
1.0 |
6.3 |
7.3 |
70 |
7 x 1.0 |
1.0 |
7.3 |
8.3 |
110 |
13 x 1.0 |
1.0 |
9.7 |
10.9 |
180 |
19 x 1.0 |
1.0 |
10.7 |
11.9 |
250 |
37 x 1.0 |
1.0 |
14.0 |
15.6 |
450 |
|
|
|
|
|
4 x 1.5 |
1.0 |
7.4 |
8.4 |
100 |
7 x 1.5 |
1.0 |
8.6 |
9.8 |
150 |
13 x 1.5 |
1.0 |
11.7 |
12.9 |
270 |
19 x 1.5 |
1.0 |
13.0 |
14.2 |
370 |
37 x 1.5 |
1.0 |
17.2 |
18.8 |
690 |
|
|
|
|
|
2 x 2.5 |
1.0 |
7.7 |
8.7 |
90 |
3 x 2.5 |
1.0 |
8.1 |
9.1 |
120 |
4 x 2.5 |
1.0 |
8.8 |
10.0 |
150 |
(a) = 仅供参考 |
