| 二、产品用途 |
适用于配套矿山各种移动电气设备及采掘机械。 |
三、执行标准
|
GB12972-1991 |
| 四、型号和名称 |
型号 |
名称 |
用途 |
UZ-0.3/0.5 |
煤矿用电钻电缆 |
用于交流额定电压0.3/0.5kv及以下井下电钻 |
UY-0.38/0.66 |
矿用移动橡套软电缆 |
用于交流额定电压0.38/0.66kv及以下井下各种移动电器设备 |
UYP-0.66/1.14 |
矿用移动屏蔽橡套电缆 |
用于交流额定电压0.66/1.14kv及以下井下各种移动电器设备 |
UC-0.38/0.66 |
采煤机橡套软电缆 |
用于交流额定电压1kv及以下井下各种采煤机及掘进机 |
UCP-0.66/1.14 |
采煤机屏蔽橡套软电缆 |
用于交流额定电压1kv及以下井下各种采煤机及掘进机 |
|
| 五、电缆生产范围 |
型号 |
电压等级 |
主线芯标称截面 |
芯数 |
主线芯 |
地线芯 |
控制线芯 |
UZ |
0.5 |
2.5，4 |
3 |
1 |
0 |
3 |
1 |
1 |
UY，UYP |
1 |
4 |
3 |
1 |
0 |
3 |
1 |
1 |
6~9 |
3 |
1 |
0 |
UY，UYP |
1 |
10 |
3 |
1 |
2 |
3 |
1 |
0 |
16 |
3 |
1 |
3 |
3 |
1 |
0 |
25~35 |
3 |
1 |
4 |
3 |
1 |
0 |
5 |
3 |
1 |
7 |
3 |
1 |
0 |

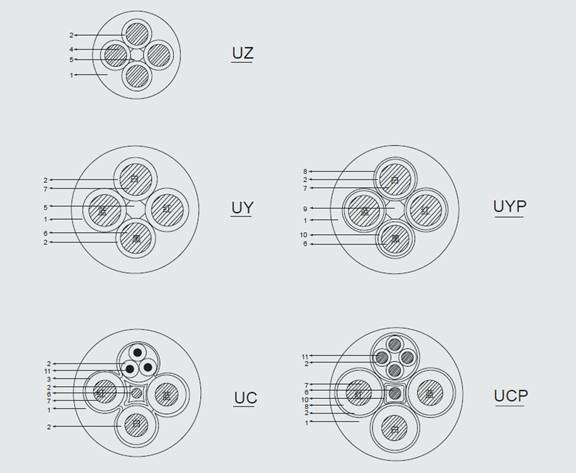

六、结构示意图
| 1-橡皮护套 |
2-橡皮绝缘 |
3-包带 |
4-导电线芯 |
| 5- 橡皮填芯 |
6-接地线芯 |
7-主导线电芯 |
8-半导电层 |
| 9-半导电橡皮填芯 |
10-半导电橡皮 |
11-控制线芯 |
|
UZ型电缆
导体标称截面 |
导线直径 |
绝缘标称厚度 |
护套标称厚度 |
电缆外径 |
电缆计算重量 |
载流量 |
主线芯 |
地线芯 |
控制线芯 |
最小 |
最大 |
3×2.5
3×2.5 |
1×2.5
1×2.5 |
-
1×2.5 |
2.5
2.5 |
1.0
1.0 |
3.5
3.5 |
17.8
19.1 |
19.6
21.0 |
448
527 |
27
27 |
3×4
3×4 |
1×4
1×4 |
-
1×4 |
3.3
3.3 |
1.0
1.0 |
3.5
3.5 |
19.1
19.1 |
21.0
22.6 |
548
657 |
36
36 |
UY、UYP型电缆
导体标称截面 |
绝缘标称厚度 |
护套标称厚度 |
电缆外径 |
电缆计算重量 |
载流量 |
UY型 |
UYP型 |
主线芯 |
地线芯 |
主线芯 |
地线芯 |
标称 |
最大 |
标称 |
最大 |
UY型 |
UYP型 |
|
3×4
3×4 |
1×4
1×4 |
1.4
1.4 |
1.4
1.4 |
3.5
3.5 |
20.7
22.3 |
22.8
24.5 |
23.7
26.7 |
26.1
29.4 |
604
714 |
701
824 |
36
36 |
3×6
3×10 |
1×6
1×6 |
1.4
1.6 |
1.4
1.4 |
3.5
4.0 |
22.2
26.5 |
24.4
29.2 |
25.2
29.6 |
27.7
32.6 |
739
1141 |
839
1250 |
46
64 |
3×16
3×25 |
1×6
1×10 |
1.6
1.8 |
1.4
1.6 |
4.0
4.5 |
29.5
35.0 |
32.5
38.8 |
32.6
38.0 |
35.9
41.0 |
1424
2099 |
1570
2159 |
85
113 |
3×35
3×50
3×70 |
1×10
1×10
1×16 |
1.8
2.0
2.0 |
1.8
2.0
2.0 |
4.5
5.0
5.0 |
37.3
42.3
48.5 |
40.3
45.3
51.9 |
41.5
46.5
51.5 |
44.8
49.8
55.1 |
2531
3271
4269 |
2702
3351
4405 |
138
173
215 |
UY、UYP型电缆
导体标称截面 |
绝缘标称厚度 |
护套标称厚度 |
电缆外径 |
电缆计算重量 |
载流量 |
UY型 |
UYP型 |
主线芯 |
地线芯 |
控制线芯 |
主线芯 |
地线芯 |
控制线芯 |
标称 |
最大 |
标称 |
最大 |
UY型 |
UYP型 |
|
3×10
3×10 |
1×10
1×10 |
2×10
|
1.6
1.6 |
1.6
1.6 |
1.6
|
4.5
4.5 |
28.3
33.0 |
31.1
36.3 |
31.3
37.8 |
34.4
41.6 |
1231
1725 |
1305
1814 |
64
64 |
3×16
3×16 |
1×10
1×4 |
3×2.5
|
1.6
1.6 |
1.6
- |
-
|
4.5
4.5 |
31.2
31.5 |
34.2
34.7 |
34.4
35.8 |
37.8
39.4 |
1473
1495 |
1546
1592 |
85
85 |
3×25
3×25 |
1×10
1×6 |
4×2.5
|
1.8
1.8 |
1.6
- |
-
|
5.5
5.5 |
37.1
37.9 |
40.2
40.9 |
40.2
42.7 |
43.4
46.1 |
2124
2216 |
2211
2339 |
113
113 |
3×35
3×35 |
1×16
1×6 |
4×4
|
1.8
1.8 |
2.3
- |
-
|
5.5
5.5 |
39.8
41.2 |
43.0
44.5 |
42.8
45.3 |
46.2
48.9 |
2639
2695 |
2733
2855 |
138
138 |
3×50
3×50 |
1×16
1×10 |
7×4
|
2.0
2.0 |
2.3
- |
-
|
5.5
5.5 |
44.1
46.9 |
47.2
50.0 |
47.3
50.9 |
50.6
54.5 |
3296
3596 |
3416
3772 |
173
173 |
|
|
|
|
