| 一、产品名称 |
交联聚烯烃铁路机车车辆用电缆 |
二、产品用途
适用于交流额定电压3kV及以下的 125℃交联聚烯烃铁路机车车辆用绝缘电缆，电缆可在油料污染的场合使用。电缆长期允许工作温度不超过125℃，电缆工作环境温度为-55℃~80℃
|
| 三、执行标准： |
Q/JBRB19-92 |
| 四、产品型号 |
型号 |
名 称 |
DCJ |
125℃交联聚烯烃铁路机车车辆用电缆 |
|

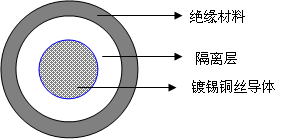

| 五、结构示意图 |
 |
| 六、电缆结构 |
DCJ750V
| 序号 |
导体标称截面mm2 |
结构根数/单线直径 mm |
电缆外径 |
电缆重量 kg/km |
导体直流电阻20℃时不大于Ω/km |
| 标称值mm |
最大值mm |
1 |
0.75 |
24/0.20 |
3.0 |
3.5 |
14.56 |
26.7 |
2 |
1 |
32/0.20 |
3.0 |
3.6 |
17.56 |
20 |
3 |
1.5 |
30/0.25 |
3.2 |
3.8 |
27.23 |
13.7 |
4 |
2.5 |
49/0.25 |
3.7 |
4.4 |
37.50 |
8.21 |
5 |
4 |
56/0.30 |
4.7 |
5.2 |
59.95 |
5.09 |
6 |
6 |
84/0.30 |
5.6 |
6.6 |
82.22 |
3.39 |
7 |
10 |
84/0.40 |
6.8 |
7.8 |
136.27 |
1.95 |
8 |
16 |
126/0.40 |
8.1 |
9.1 |
196.19 |
1.24 |
9 |
25 |
196/0.40 |
10.1 |
11. 1 |
293 |
0.195 |
10 |
35 |
276/0.40 |
12.1 |
13.1 |
397.58 |
0.565 |
11 |
50 |
346/0.40 |
14.3 |
15.5 |
564.21 |
0.393 |
12 |
70 |
380/0.49 |
16.5 |
18.0 |
798.28 |
0.277 |
13 |
95 |
513/0.49 |
19.1 |
20.5 |
1073 |
0.210 |
14 |
120 |
630/0.49 |
21. 2 |
22.5 |
1312.44 |
0.164 |
15 |
150 |
777/0.49 |
23.2 |
25.5 |
1614 |
0.132 |
16 |
185 |
976/0.49 |
25.7 |
27.5 |
1999.24 |
0.108 |
17 |
240 |
1281/0.49 |
26.8 |
31.0 |
2597 |
0.0817 |
18 |
300 |
1586/0.49 |
31.3 |
34.0 |
3195.27 |
0.0654 |
DCJ1500V
| 序号 |
导体标称截面mm2 |
结构根数/单线直径 mm |
电缆外径 |
导体直流电阻20℃时不大于Ω/km |
| 标称值mm |
最大值mm |
1 |
0.75 |
24/0.20 |
3.7 |
4.3 |
26.7 |
2 |
1 |
32/0.20 |
3.8 |
4.5 |
20 |
3 |
1.5 |
30/0.25 |
4.0 |
4.8 |
13.7 |
4 |
2.5 |
49/0.25 |
4.5 |
5.5 |
8.21 |
5 |
4 |
56/0.30 |
5.1 |
6.0 |
5.09 |
6 |
6 |
84/0.30 |
6.4 |
7.5 |
3.39 |
7 |
10 |
84/0.40 |
7.6 |
8.5 |
1.95 |
8 |
16 |
126/0.40 |
9.0 |
10.0 |
1.24 |
9 |
25 |
196/0.40 |
10.5 |
12.0 |
0.195 |
10 |
35 |
276/0.40 |
13.0 |
14.5 |
0.565 |
11 |
50 |
346/0.40 |
15.5 |
17.0 |
0.393 |
12 |
70 |
380/0.49 |
17.0 |
18.5 |
0.277 |
13 |
95 |
513/0.49 |
19.5 |
21.0 |
0.210 |
14 |
120 |
630/0.49 |
22.0 |
23.5 |
0.164 |
15 |
150 |
777/0.49 |
24.0 |
25.5 |
0.132 |
16 |
185 |
976/0.49 |
27.0 |
28.5 |
0.108 |
17 |
240 |
1281/0.49 |
30.0 |
31.5 |
0.0817 |
18 |
300 |
1586/0.49 |
34.0 |
34.0 |
0.0654 |
DCJ3000V
| 序号 |
导体标称截面mm2 |
结构根数/单线直径 mm |
电缆外径 |
导体直流电阻20℃时不大于Ω/km |
| 标称值mm |
最大值mm |
1 |
0.75 |
24/0.20 |
4.7 |
5.2 |
26.7 |
2 |
1 |
32/0.20 |
4.8 |
5.3 |
20 |
3 |
1.5 |
30/0.25 |
5.0 |
5.5 |
13.7 |
4 |
2.5 |
49/0.25 |
5.5 |
6.0 |
8.21 |
5 |
4 |
56/0.30 |
6.1 |
6.5 |
5.09 |
6 |
6 |
84/0.30 |
7.0 |
7.5 |
3.39 |
7 |
10 |
84/0.40 |
8.6 |
9.5 |
1.95 |
8 |
16 |
126/0.40 |
9.7 |
10.5 |
1.24 |
9 |
25 |
196/0.40 |
11.8 |
12.5 |
0.195 |
10 |
35 |
276/0.40 |
13.8 |
14.5 |
0.565 |
11 |
50 |
346/0.40 |
16.0 |
17.0 |
0.393 |
12 |
70 |
380/0.49 |
18.0 |
19.0 |
0.277 |
13 |
95 |
513/0.49 |
20.5 |
22.0 |
0.210 |
14 |
120 |
630/0.49 |
22.0 |
23.5 |
0.164 |
15 |
150 |
777/0.49 |
24.5 |
26.0 |
0.132 |
16 |
185 |
976/0.49 |
27.0 |
28.5 |
0.108 |
17 |
240 |
1281/0.49 |
30.5 |
32.0 |
0.0817 |
18 |
300 |
1586/0.49 |
33.0 |
35.0 |
0.0654 |
|
|
|
