| 一、产品名称 |
0.6/1KV架空绝缘电缆
二、适用范围
0.6/1KV架空绝缘电缆适用于额定电压0.6/1kV及以下架空电力线路中，可作为固定敷设用或引户线。
三、型号规格
1、字母对应含义
JK-架空电缆 L（T）-铝芯（铜芯，一般省略） Y-聚乙烯绝缘 V-聚氯乙烯绝缘
2、型号名称见表1。
表1
| 型 号 |
名 称 |
| JKY |
铜芯聚乙烯绝缘架空电缆 |
| JKLY |
铝芯聚乙烯绝缘架空电缆 |
| JKV |
铜芯聚氯乙烯绝缘架空电缆 |
| JKLV |
铝芯聚氯乙烯绝缘架空电缆 |
| JKYJ |
铜芯交联聚乙烯绝缘架空电缆 |
| JKLYJ |
铝芯交联聚乙烯绝缘架空电缆 |
3、规格见表2。
表2
| 型号 |
芯数 |
截面 mm2 |
| JKV、JKLV、JKY、JKLY、JKYJ、JKLYJ |
1 |
16~240 |
JKY、JKLY、
JKYJ、JKLYJ |
2、4 |
16~120 |
| JKLY、JKLYJ |
3+K* |
16~120 |
| 注：K为带承载的中性导体。根据配电工程要求，可任选其中截面与主线芯搭配。K 为钢载绞线。 |

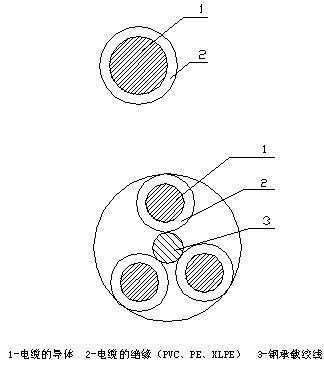

四、结构示意图
四、使用条件
1、PVC、PE绝缘的电缆导体长期允许工作温度为70℃。
2、XLPE绝缘的电缆导体长期允许工作温度为90℃。
3、短路时（最长持续时间为5s）电缆允许的最高温度：
聚氯乙烯绝缘为160℃；聚乙烯绝缘为150℃；交联聚乙烯绝缘为 250℃。
4、电缆的敷设温度不低于0℃。
5、电缆允许弯曲半径：
PVC、PE绝缘的允许弯曲半径不小于6倍的电缆外径；
XLPE绝缘的允许弯曲半径不小于15倍的电缆外径。 |
|
|
|
|
| |
|
