高速公路用控制电缆

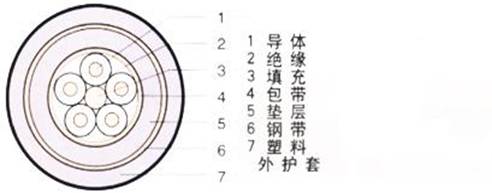

产品结构示意图
产品应用说明
额定电压 : 450/750V
导体长期允许工作温度 : 70 ℃
敷设温度 : ≧ 0 ℃
电缆允许的最小弯曲半径 :
非铠装电缆 ≧ 6 倍电缆外径
铠装或铜带屏蔽电缆 ≧ 12 倍电缆外径
屏蔽结构软电缆 ≧ 6 倍电缆外径
产品型号、名称及其适用范围
型号 |
名称 |
适用范围 |
KVVP |
铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆 |
室内、电缆沟、管道等要求屏蔽的不能承受较大机械外力的固定场合 |
KVV22 |
铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆 |
室内、电缆沟、管道直埋等固定场合 , 能承受较大机械外力 |
KVVRP |
铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆 |
室内等要求移动且有屏蔽的场合 |
产品参数参照表
标称截面 mm2 |
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
芯数 |
--- |
2-61 |
2-14 |
2-10 |
|
--- |
2-61 |
2-14 |
2-10 |
|
--- |
4-61 |
4-14 |
4-10 |
|
--- |
4-61 |
4-14 |
4-10 |
|
--- |
7-61 |
4-61 |
4-14 |
4-10 |
|
4-61 |
--- |
--- |
4-61 |
4-48 |
--- |
--- |
|
|
|
