GYSTA 型层绞式光缆

.

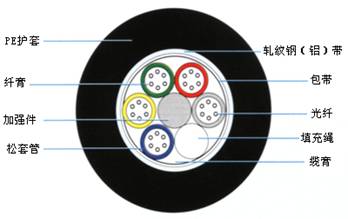

结构图

产品特点：

GYSTA 型层绞式光缆中心以单根磷化钢丝作为加强构件，周围以 SZ 绞方式紧密排列着内含多芯光纤及油膏的松套管，松套管的间隙充满阻水油膏，外包阻水包带，轧纹铝带），外护套采用优质线性低密度或高密度黑色聚乙烯塑料。本光缆全截面阻水，具有低损耗、低色散的优点，适用于长途通信线路及市内接入网，局域网通信的管道或架空敷设。

技术参数：

光缆芯数： 2-114 根

光缆外径： 12.5-20

钢丝数目×直径： 1×2.2 、 1×2.5 、 7×1

抗压力：≧ 1500

抗测压：≧ 1000

允许弯曲半径（动态）： 25 倍光缆外径

温度特性： -4 0 ℃ ~+ 60 ℃ 范围内光缆附件损耗

重量（ kg/km ） :180-400

纵向阻水性能： 1 米 高水柱 24h 后 3m 试样无水渗出

特征：适合大芯数任意组合，自重轻能防潮，适合管道敷设

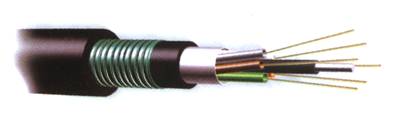

GYSTY53 型层绞式光缆

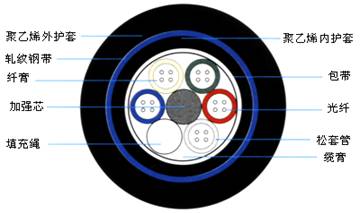

结构图

产品特点：

GYSTY53 型层绞式光缆中心以单根磷化钢丝作为加强构件，周围以 SZ 绞方式紧密排列着内含多芯光纤及油膏的松套管，松套管的间隙充满阻水油膏，外包阻水包带，用优质黑色聚乙烯内护套。纵包轧纹钢带铠装，聚乙烯外护套。本光缆全截面阻水，具有低损耗、低色散的优点，适用于长途通信线路及市内接入网，局域网通信的管道或架空敷设。

技术参数：

光缆芯数： 2-114 根

光缆外径： 13-19

钢丝数目×直径： 1×2.2 、 1×2.5 、 7×1

抗压力：≧ 3000

抗测压：≧ 300

允许弯曲半径（动态）： 25 倍光缆外径

温度特性： -4 0 ℃ ~+ 60 ℃ 范围内光缆附件损耗

重量（ kg/km ） :20-400

纵向阻水性能： 1 米 高水柱 24h 后 3m 试样无水渗出

特征：适合大芯数任意组合，抗测压，防水性能好，适合管道架空敷设。

GYDXTW 束管式光缆

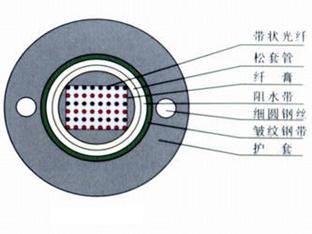

结构图

产品特点：

精确控制光纤余长，保证光缆具有良好的机械性能和温度特性；管径松套管里充满专用纤膏，对光纤进行关键性的保护作用；两根平行钢丝保证了光缆的抗拉强度；面涂塑钢带与阻水带纵包，有效防止套管的回缩，提高光缆的阻水抗透防潮能力；乙烯护套具有很好的抗菌素紫外线辐射性能；径小，重量轻，传输容量大，容易敷设。

技术参数：

光缆芯数： 4-48

光缆外径： 12-15

加强钢丝： 2×1.8

抗拉力： 1500-3000N

抗测压：≧ 300

允许弯曲半径（动态）： 20 光缆外径

温度特性： -4 0 ℃ ~+ 60 ℃ 范围内光缆附件损耗

重量（ kg/km ） :200-260

阻水层： 15 -25mm

松套管： 3.5 -7mm

光纤填充物：阻水防潮

敷设方式：架空管道
