一、产品名称

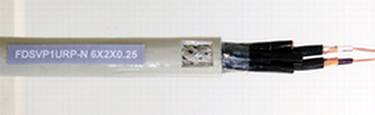

风力发电机组对绞双屏蔽抗扭数据传输电缆

二、用途

适用于风力发电机组机仓和塔架内部电子计算机及仪表控制系统,需要抵抗外部电磁场干扰及防止内部回路间相互串扰,保证信号传输质量的扭动场合,传输控制、检测、监察、报警、联锁、数据处理等信号。

三、执行标准

企业标准 等效VDE 0812

四、产品型号

产品型号 名 称

FDSVP1URP-N

风力发电机组对绞双屏蔽抗扭数据传输电缆

五、电缆结构

截面积(mm2

芯数

截面积(mm2

芯数

0.25

(2~8)×2

0.25

(10、12、16)×2


序号

技术项目

性能参数

1

峰值工作电压

250V

2

长期运行环境温度

-40℃~70℃

3

最低安装敷设温度

-15℃

4

最小弯曲半径

固定安装:6×电缆外径;移动安装:15×电缆外径

5

低温抗扭性能

应能经受-40℃环境下低温抗扭试验

6

承受扭转悬挂负重能力

应能经受80m自重及与扭转悬挂负重试验

7

耐油性能

应能经受IEC 60811-2-1(100℃,168h)浸油试验

8

耐海水腐蚀性能

应能经受40℃14天耐海水腐蚀试验

9

阻燃性能

应能经受IEC 60332-1阻燃性能试验

10

耐低温性能

应能经受GB/T 2951规定的低温性能试验

11

护套空气箱热老化性能

试验后,抗张强度≥25Mpa,断裂伸长率≥400%

12

护套42天耐侯老化性能

试验后,抗张强度和断裂伸长率变化率≤±30%

13

20℃导体回路直流电阻

≤160Ω/km

14

70℃绝缘电阻

≥0.2 MΩ·km(20 GΩ·cm)

15

电压试验

AC.1200V,5min,不击穿

16

分布电容标称值:芯-芯
(1kHz) 芯-屏蔽

150 nF/km
250 nF/km

17

分布电感标称值(1kHz)

0.45 mH/km

18

特性阻抗标称值

(30kHz~1MHz),80Ω

19

限制有害物质的检测,

应符合欧盟RoHS指令
