| 一、产品名称 |

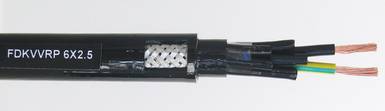

| 风力发电机组控制电缆 |
二、用途
适用于风力发电机组机舱内部，额定电压450/750V及以下控制系统，固定敷设，作控制、监控回路或保护线路控制信号传输线。其中屏蔽控制电缆，可用于抵抗外部电磁场干扰和防止对外产生脉冲干扰。
三、执行标准
企业标准
四、产品型号
| 产品型号 |
名 称 |
FDKVVRP |
风力发电机组塑料绝缘屏蔽控制电缆 |
FDKVVR |
风力发电机组塑料绝缘控制电缆 |
FDKEFR |
风力发电机组橡胶绝缘控制电缆 |
五、电缆结构
型号 |
芯数 |
截面 |
FDKVURP-N |
2～37
2～7 |
0.5mm2～10mm2
16mm2～185mm2 |
FDKVUR-N |
2～37
2～7 |
0.5mm2～10mm2
16mm2～185mm2 |
FDK EUR-N |
2～5 |
25mm2～185mm2 |
序号 |
技术项目 |
性能参数 |
1 |
额定电压Uo/U |
AC.450/750V及以下 |
2 |
长期运行环境温度 |
-40℃～70℃ |
3 |
最低安装敷设温度 |
-5℃ |
4 |
最小弯曲半径 |
固定安装：6×电缆外径 |
5 |
耐油性能 |
应能经受IEC 60811-2-1（100℃，168h）浸油试验 |
6 |
阻燃性能 |
应能经受IEC 60332-1阻燃性能试验 |
7 |
耐低温性能 |
应能经受GB/T 2951规定的低温性能试验 |
8 |
护套空气箱热老化后性能 |
塑料护套：抗张强度≥12.5Mpa，断裂伸长率≥150%
橡胶护套：抗张强度≥10Mpa，断裂伸长率≥250% |
9 |
塑料70℃绝缘电阻 |
K≥3.67MΩ·km |
10 |
橡胶90℃绝缘体积电阻率
橡胶90℃绝缘电阻常数 |
ρ≥1012Ω·cm
K≥3.67MΩ·km |
11 |
电压试验：塑料绝缘
橡胶绝缘 |
交流试验电压4kV，5min，不击穿
交流试验电压2.5kV，5min，不击穿 |
12 |
限制有害物质的检测， |
应符合欧盟RoHS指令 |
|
|
|
